Diagramas

Diagramas de fluxo e de estados das principais operações do Renave.

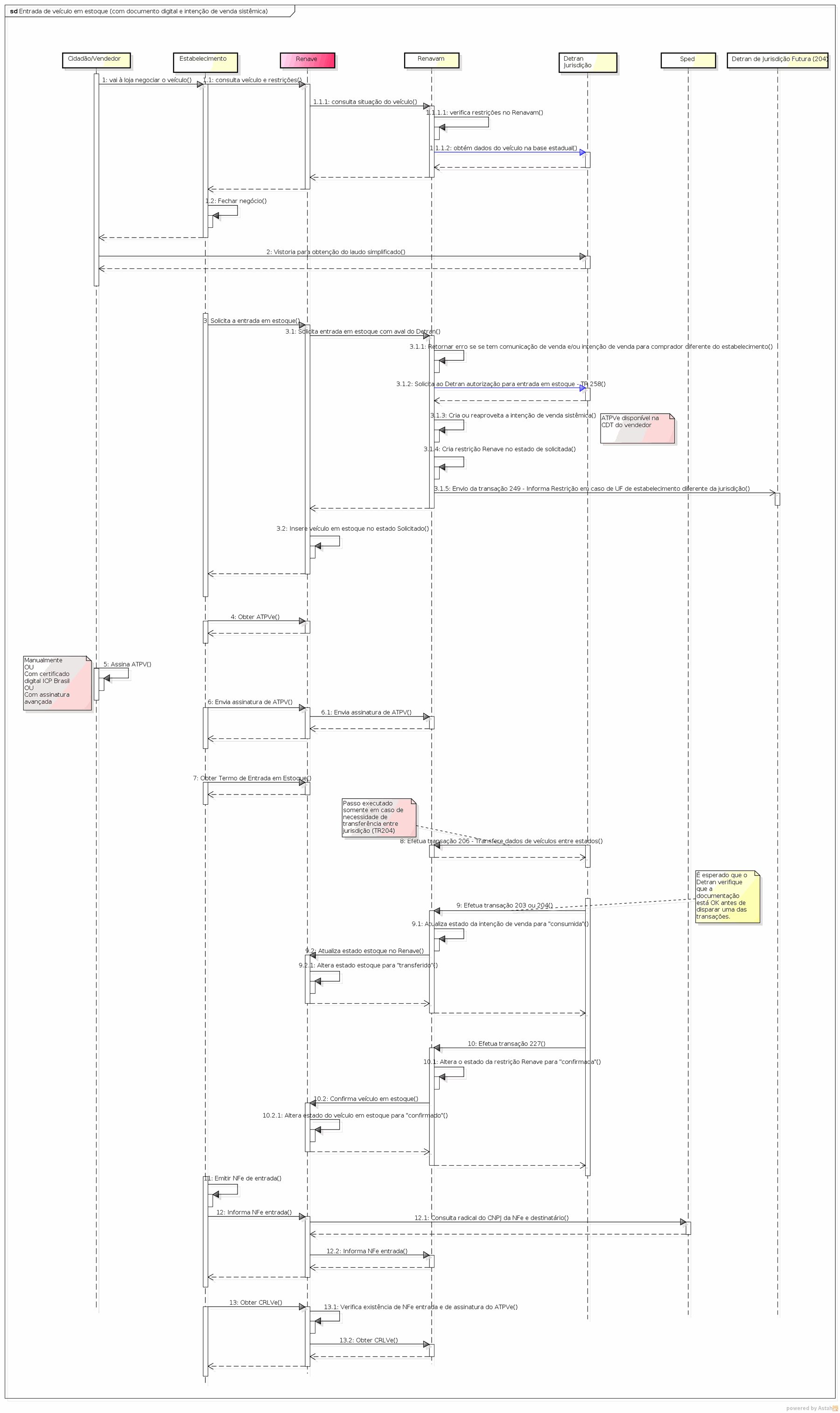

Fluxo de entrada em estoque

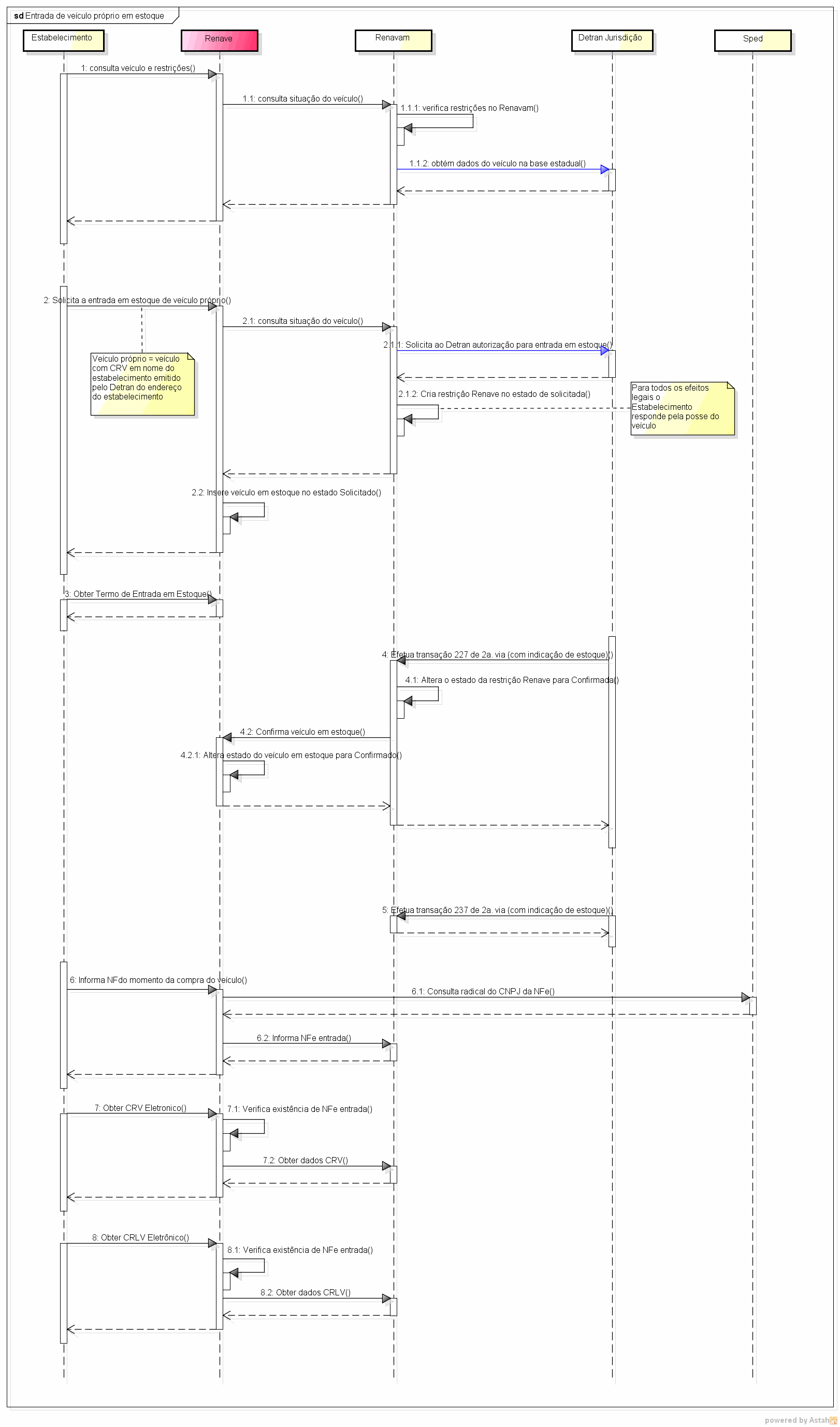

Fluxo de entrada em estoque veículo próprio

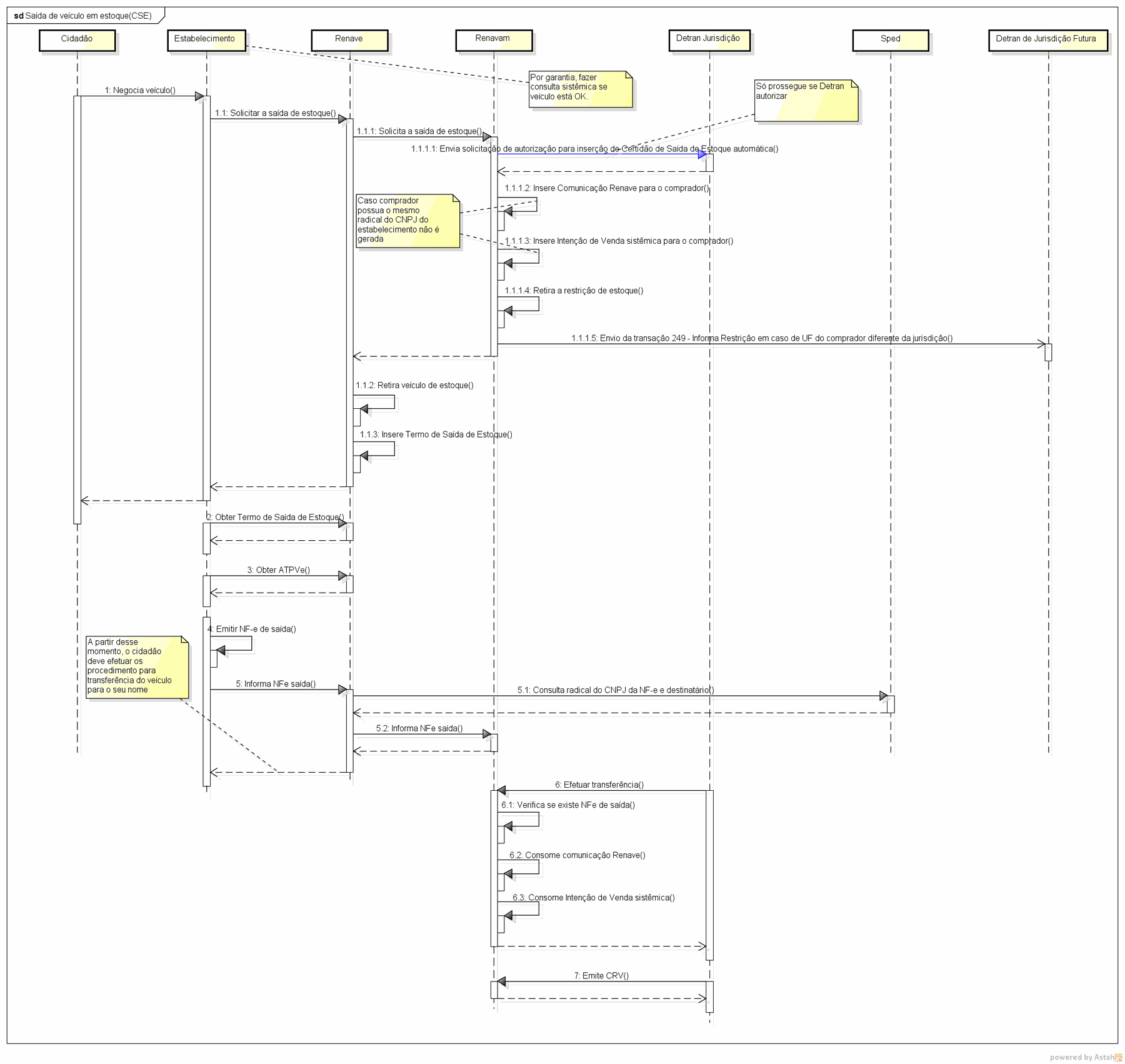

Fluxo de saída de estoque

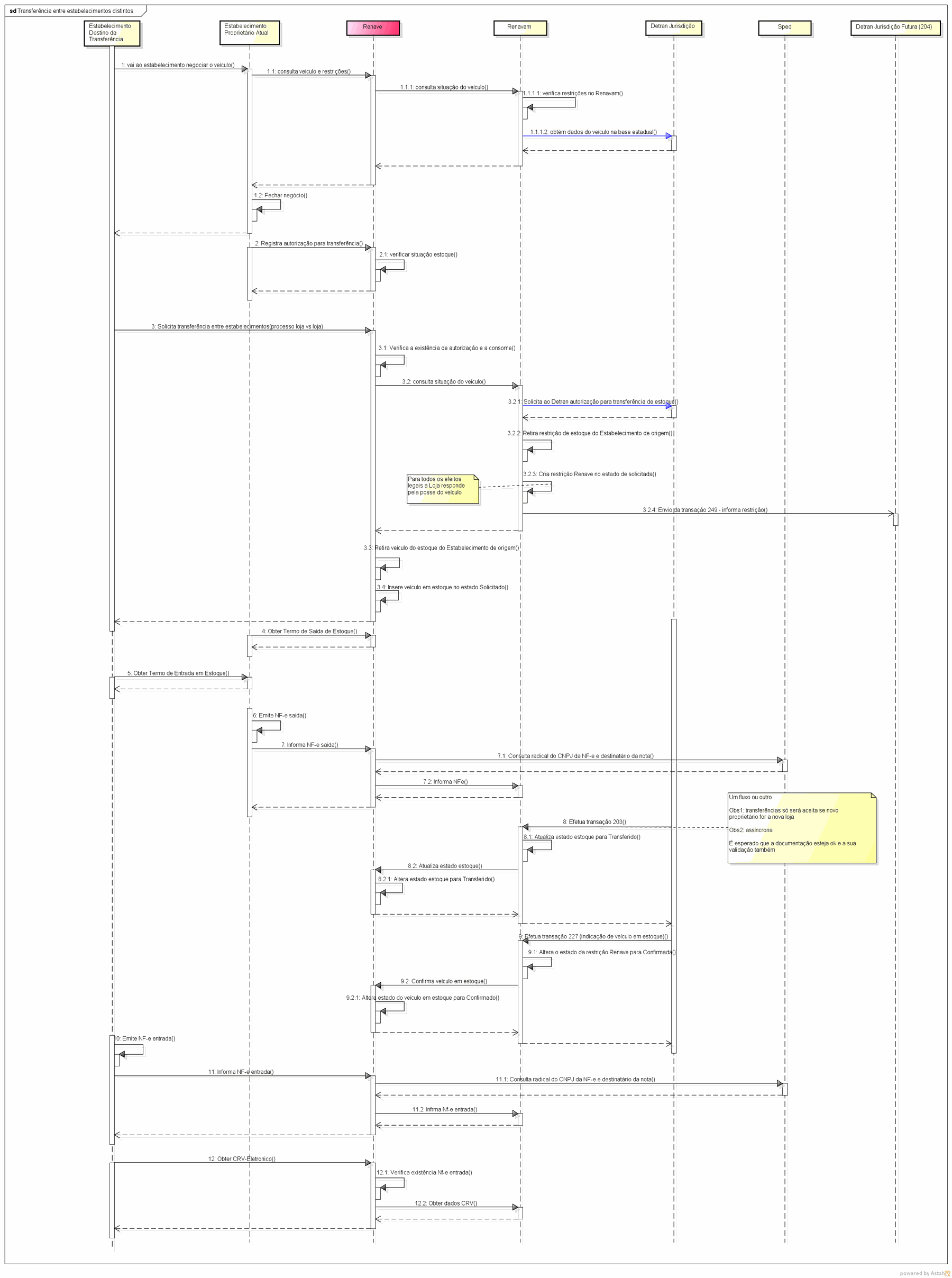

Fluxo de transferência de estoque entre estabelecimentos

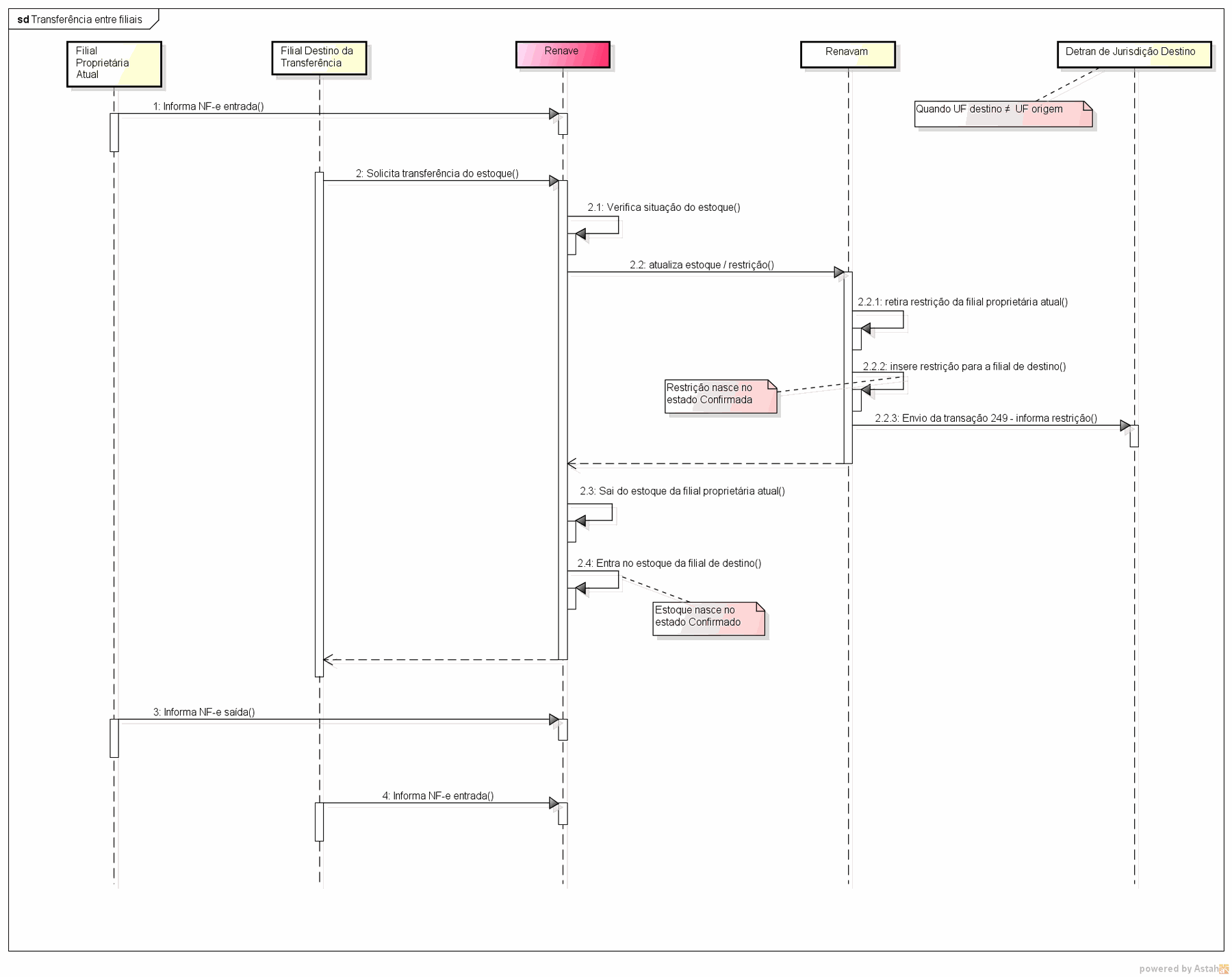

Fluxo de transferência de estoque entre filiais

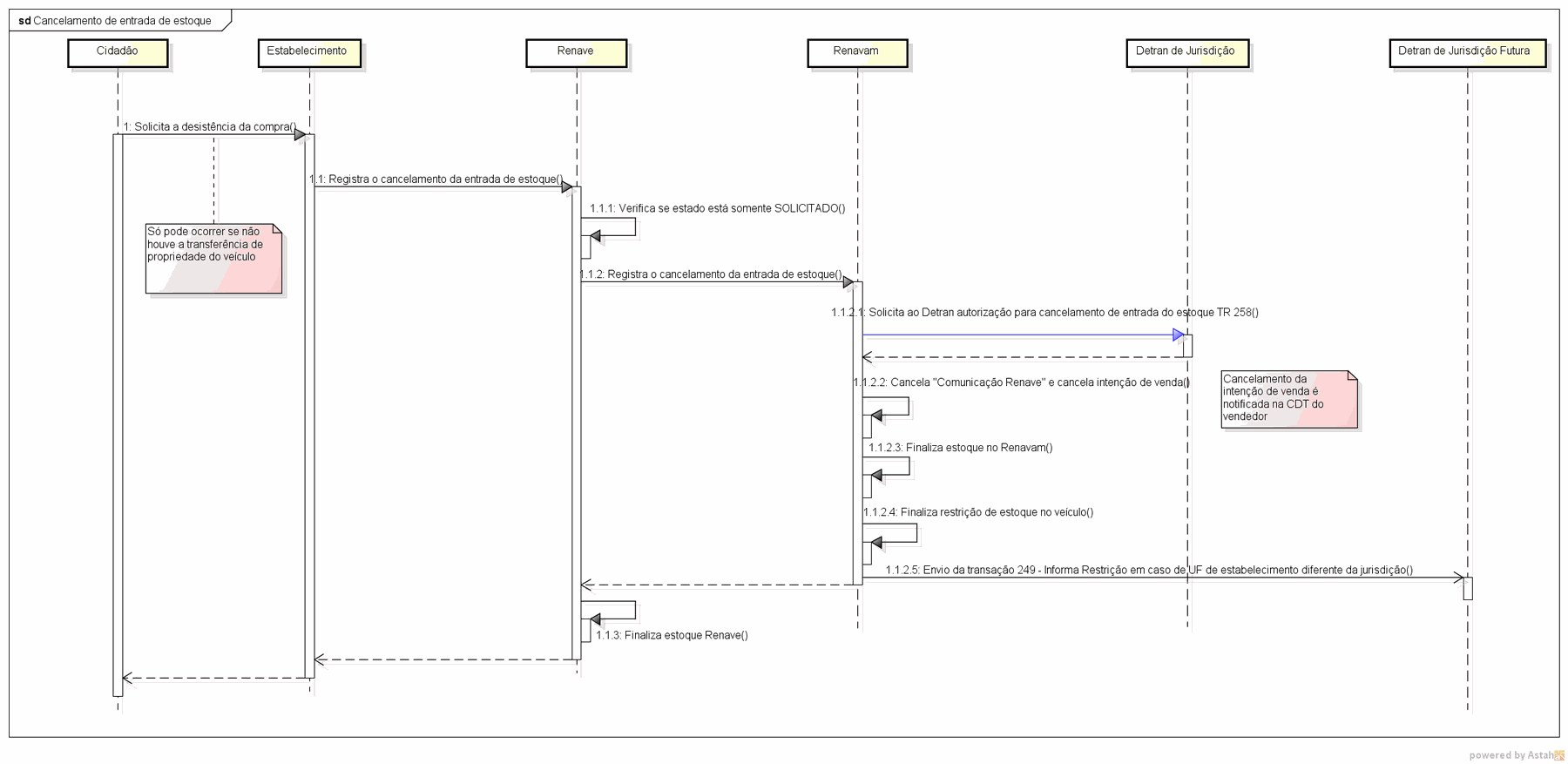

Fluxo de cancelamento de entrada em estoque

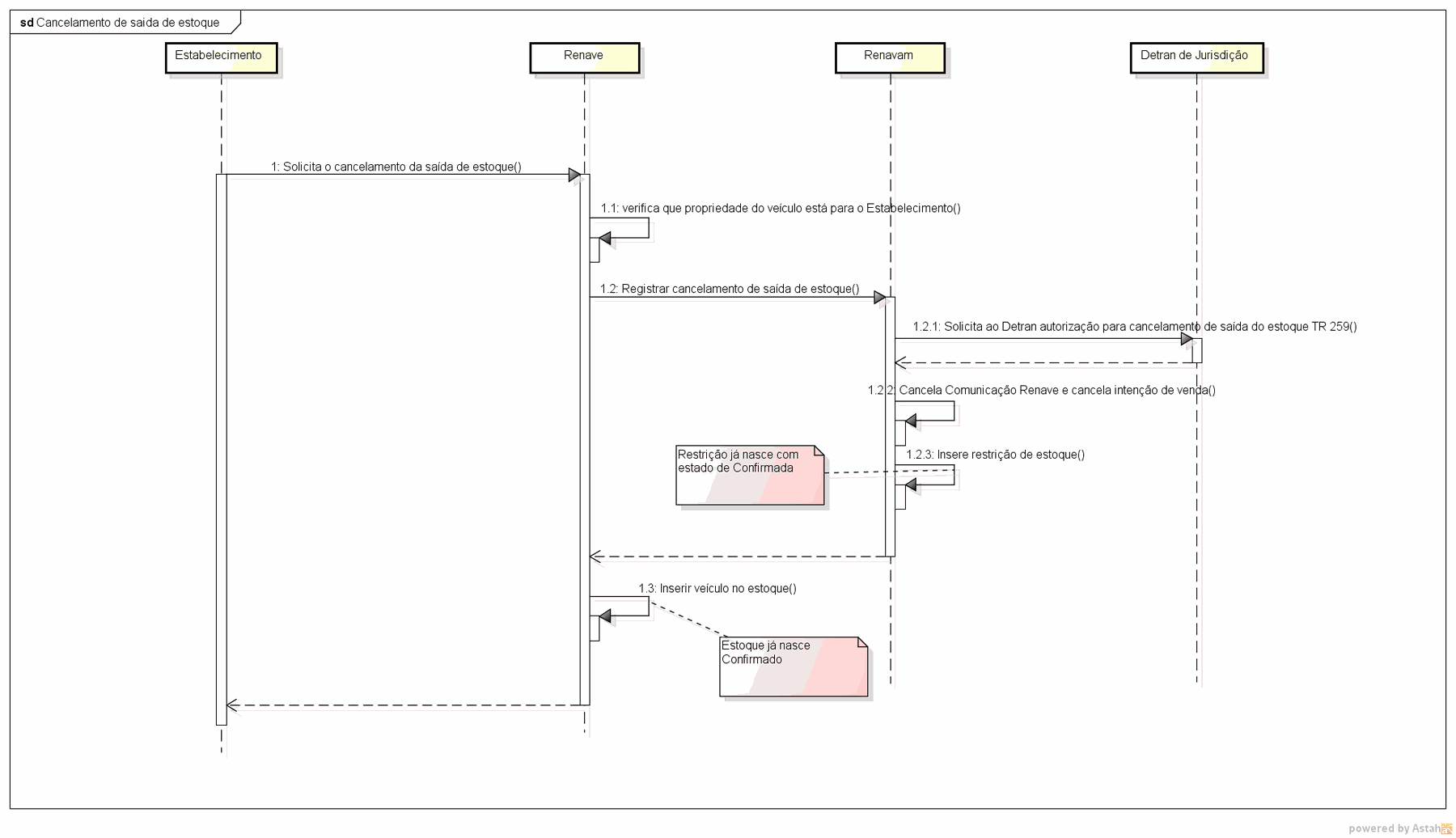

Fluxo de cancelamento de saída de estoque

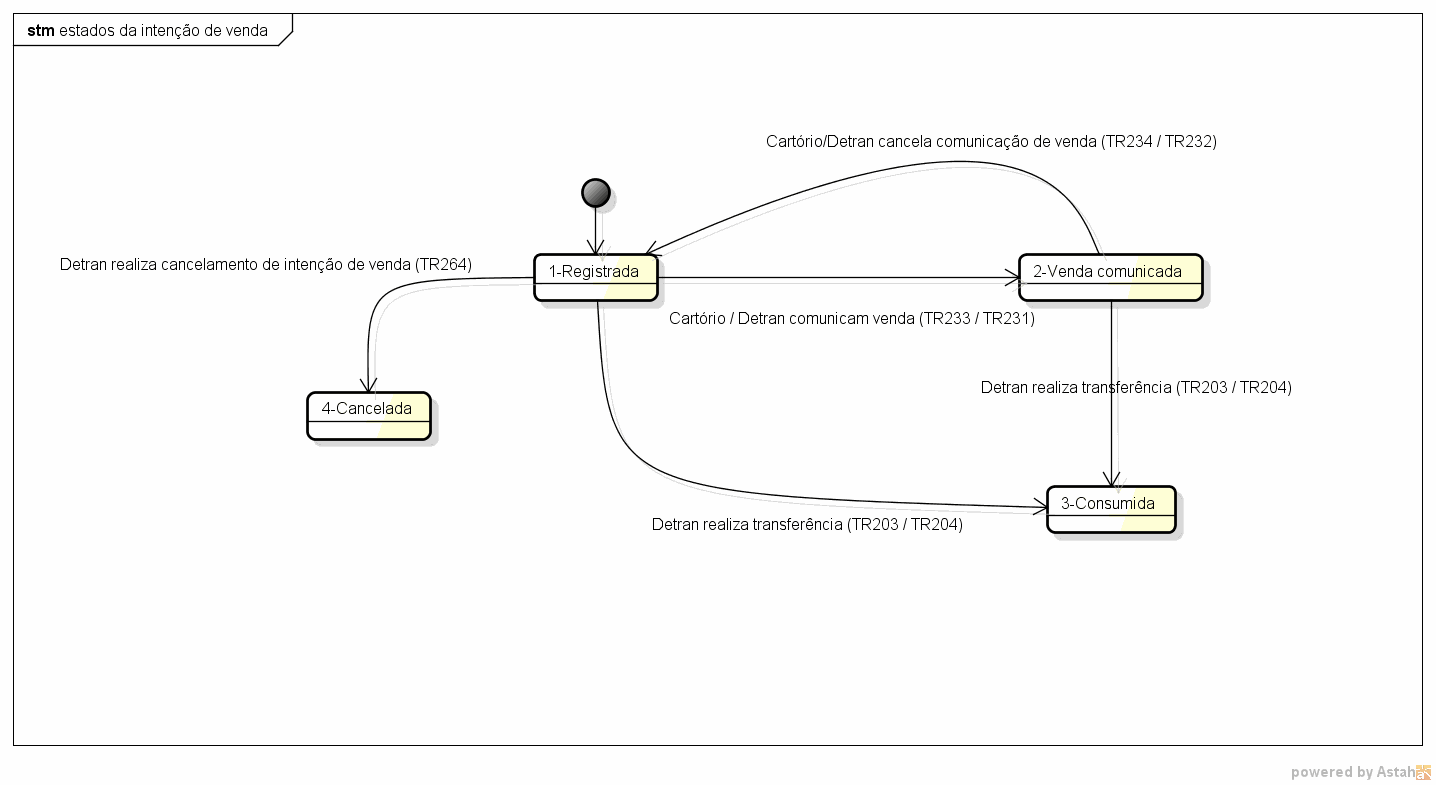

Ciclo de vida da intenção de venda

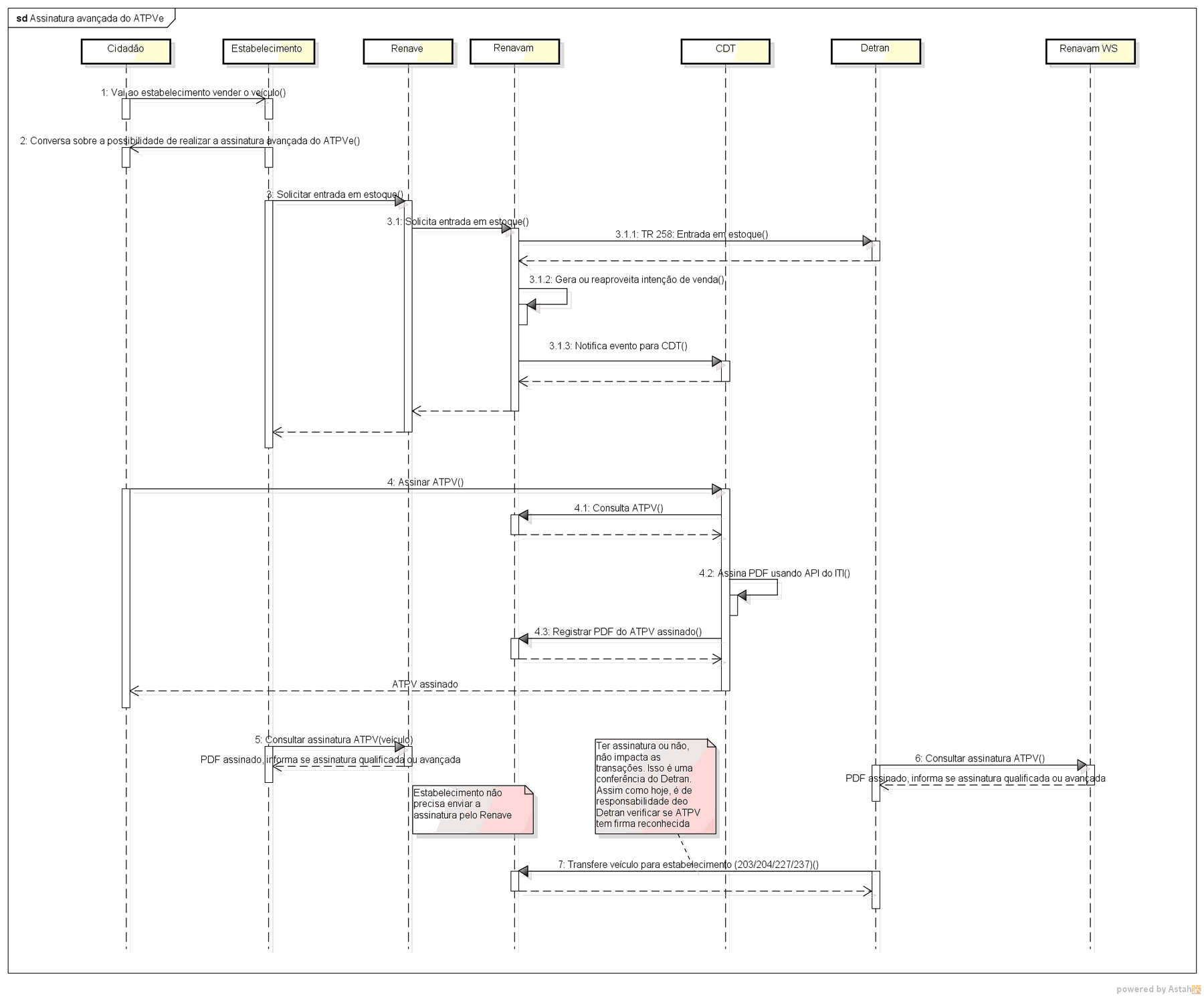

Fluxo de uso de assinatura digital avançada para o ATPV

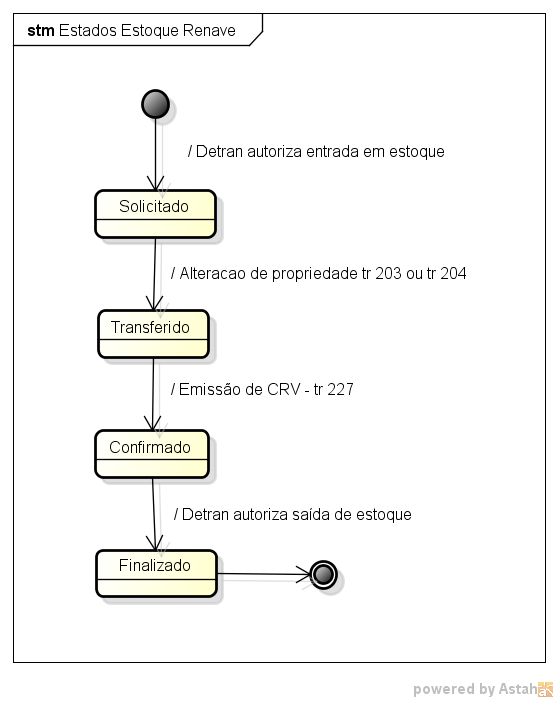

Estados de um estoque

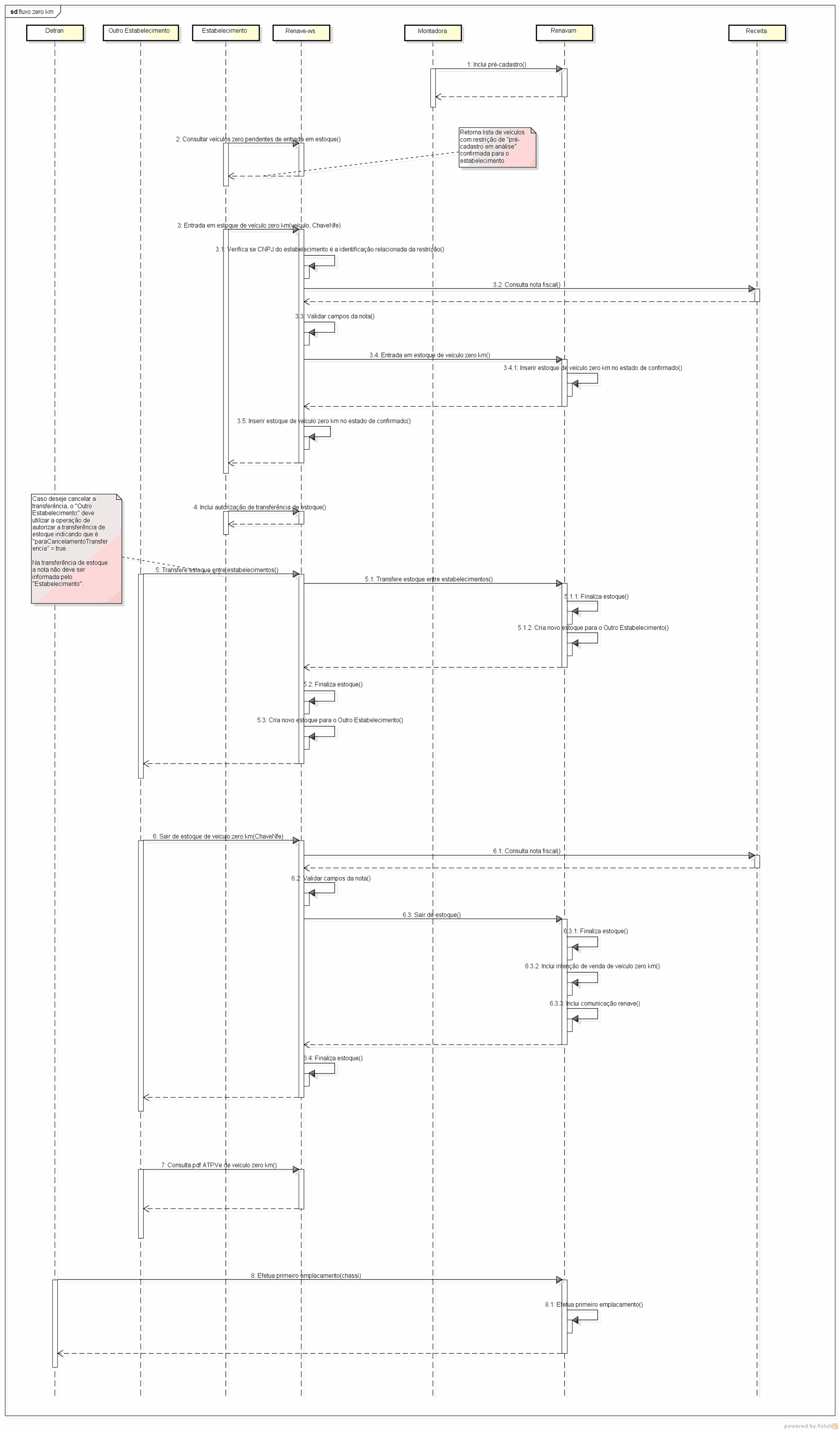

Fluxo de estoque zero km

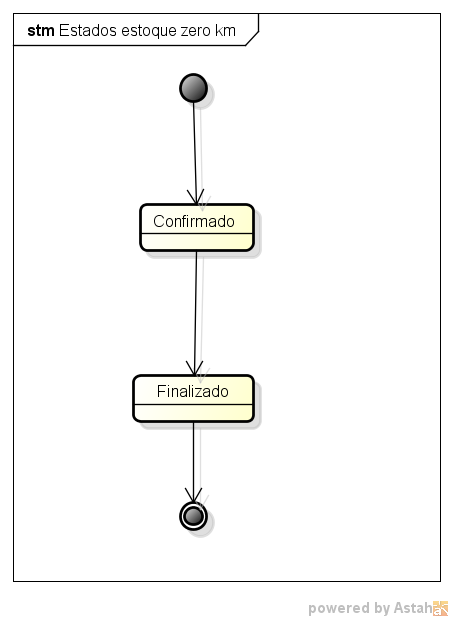

Estados de um estoque zero km (completos e inacabados)

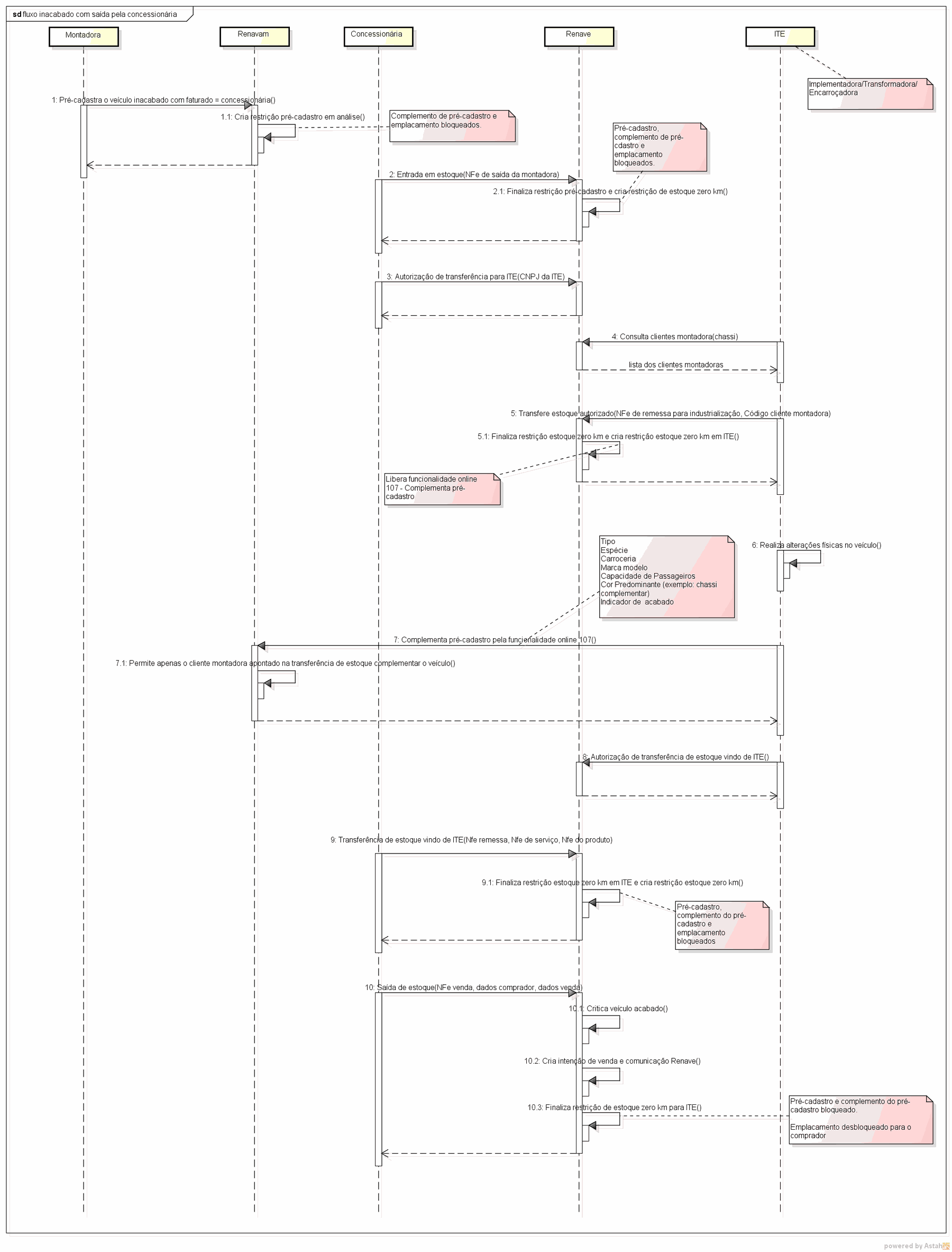

Fluxo de inacabado com saída pela concessionária

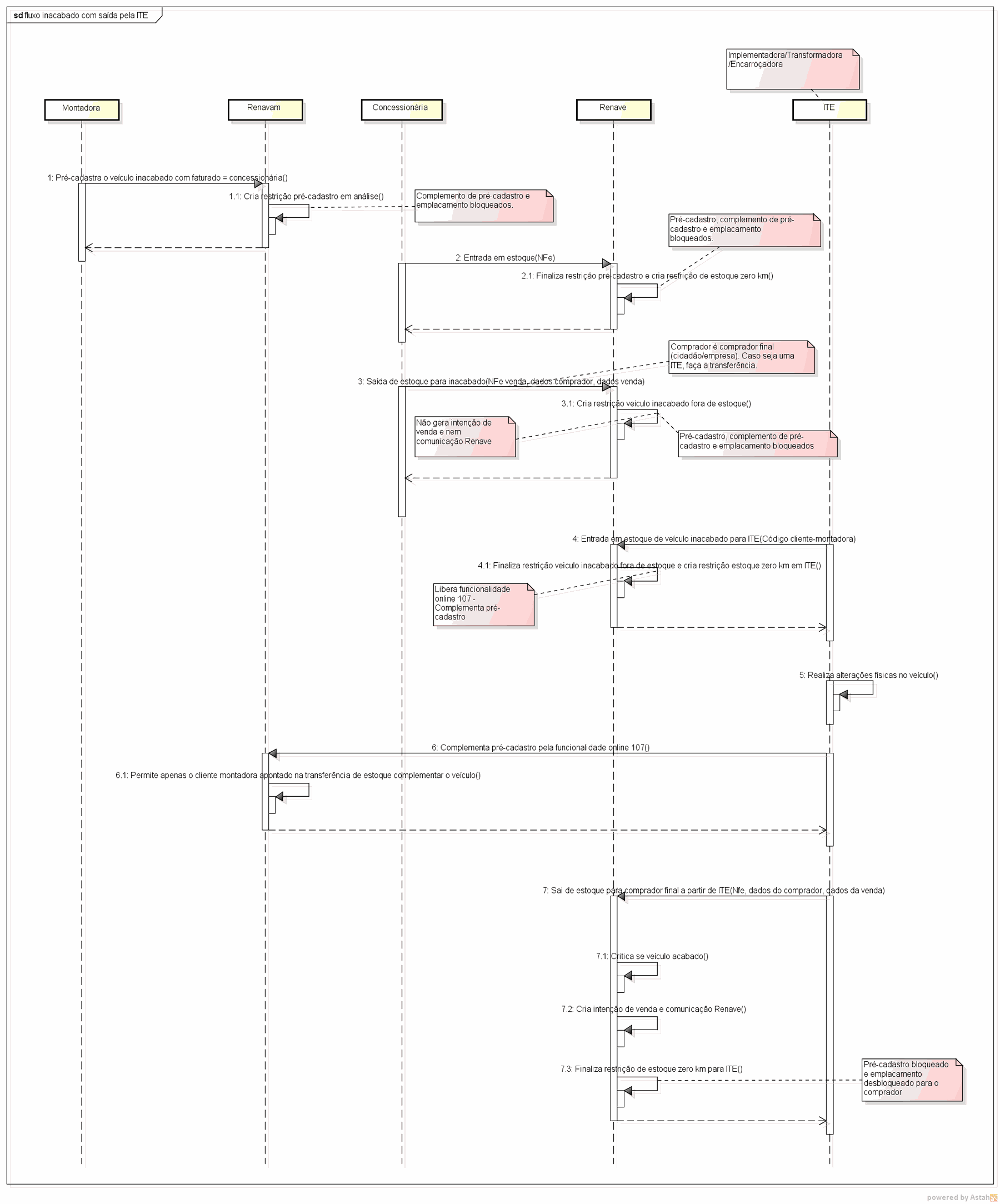

Fluxo de inacabado com saída pela ITE

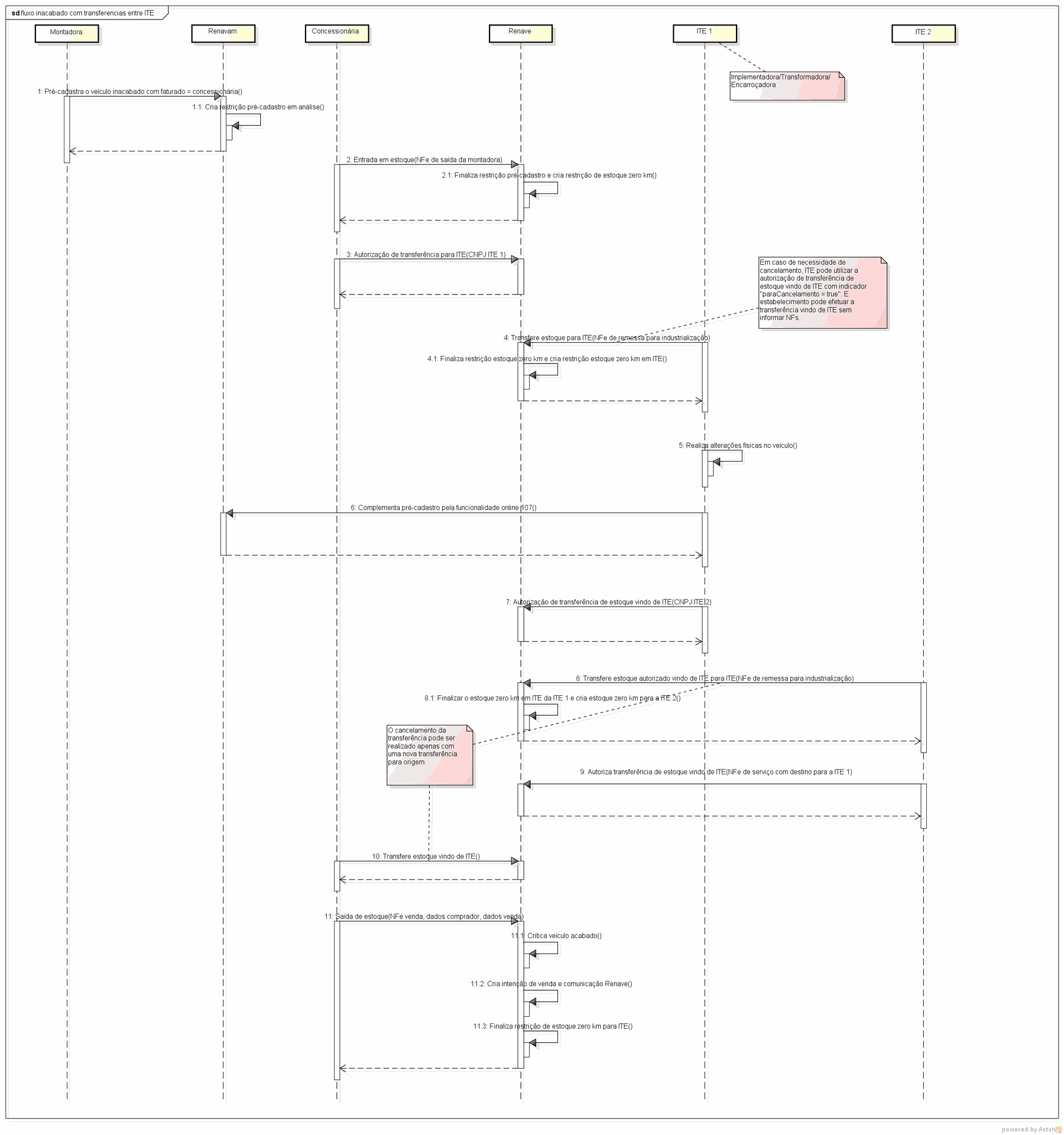

Fluxo de inacabado com transferências entre ITEs

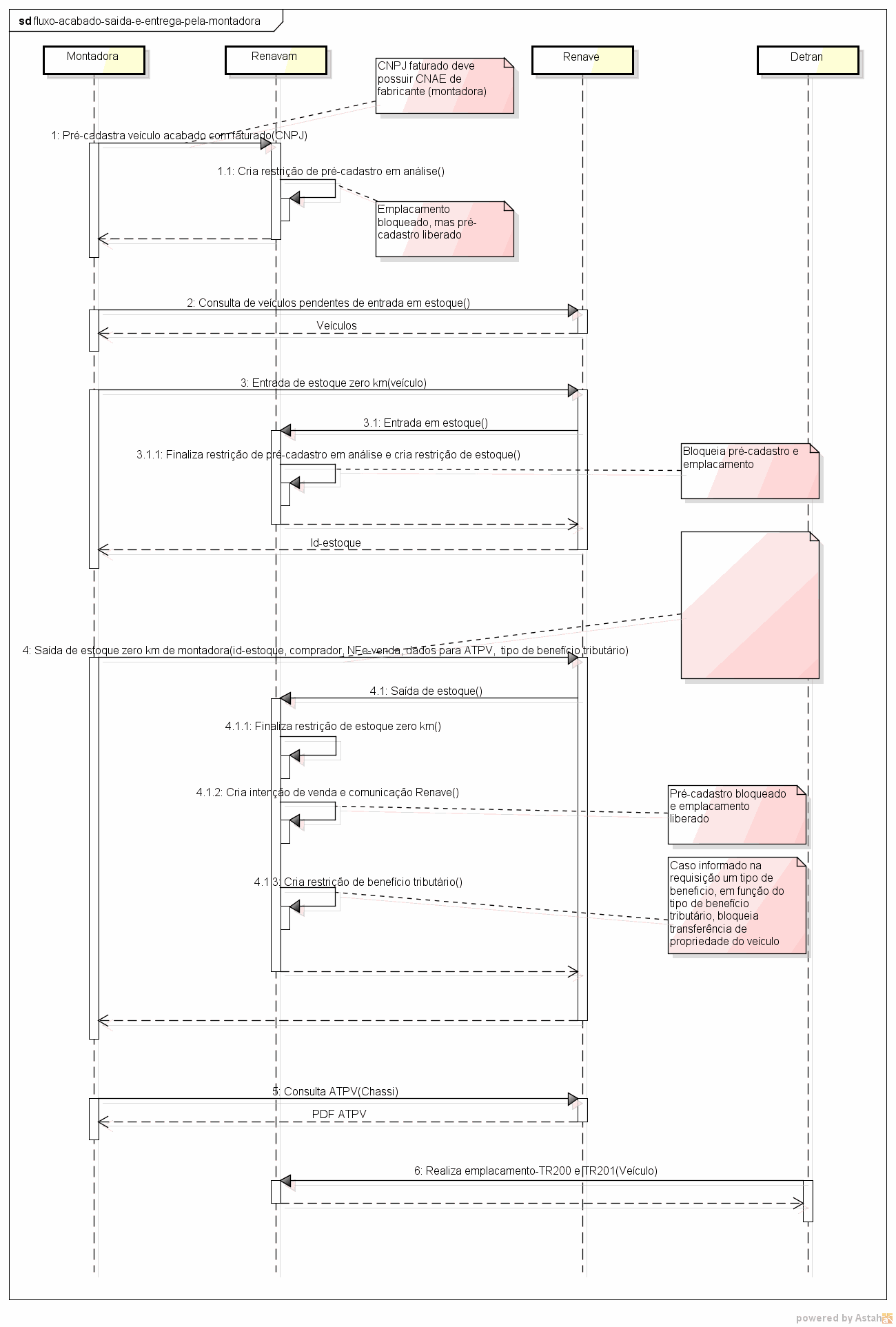

Fluxo de acabado com saída e entrega pela montadora

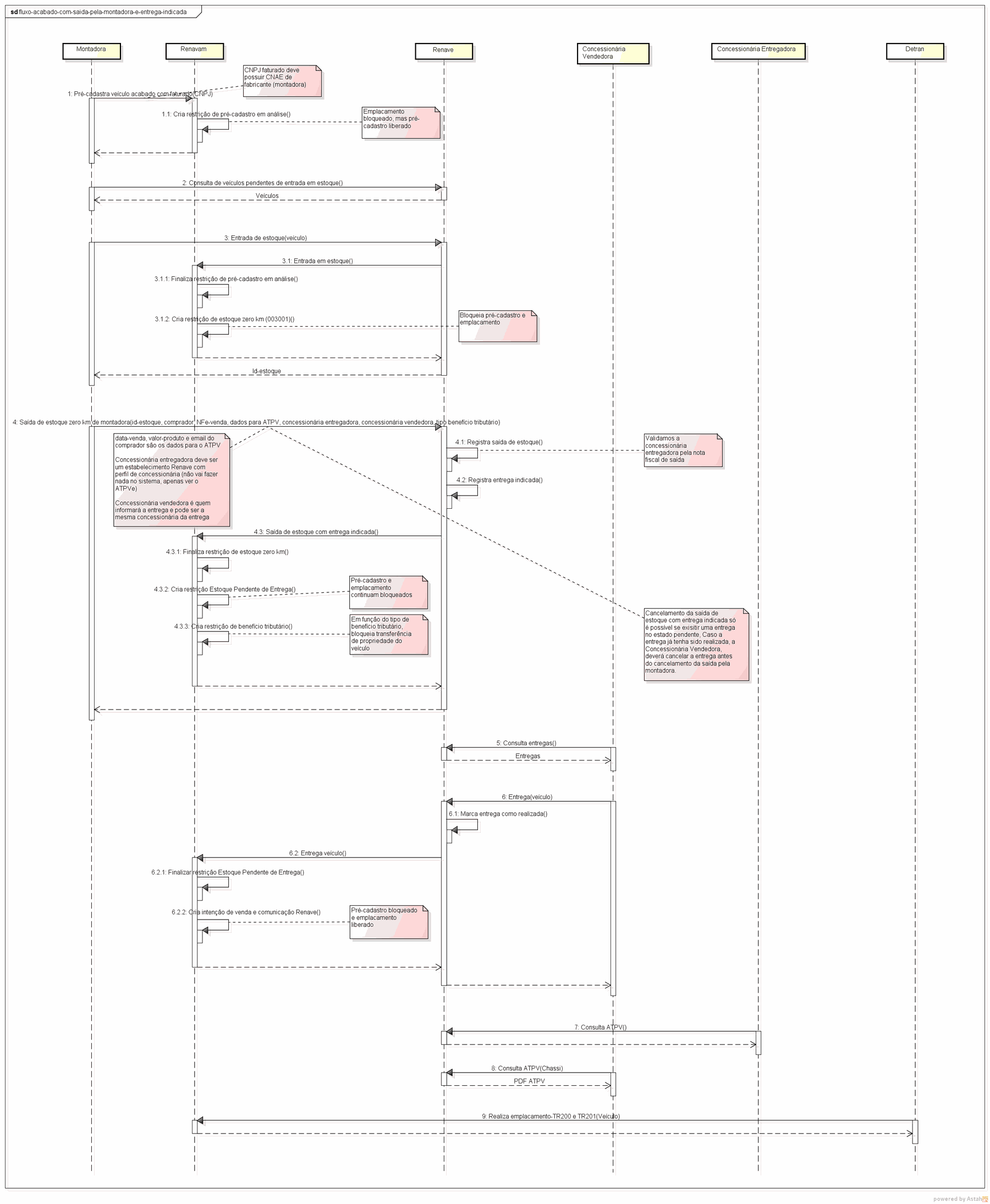

Fluxo de acabado com saída pela montadora e entrega indicada

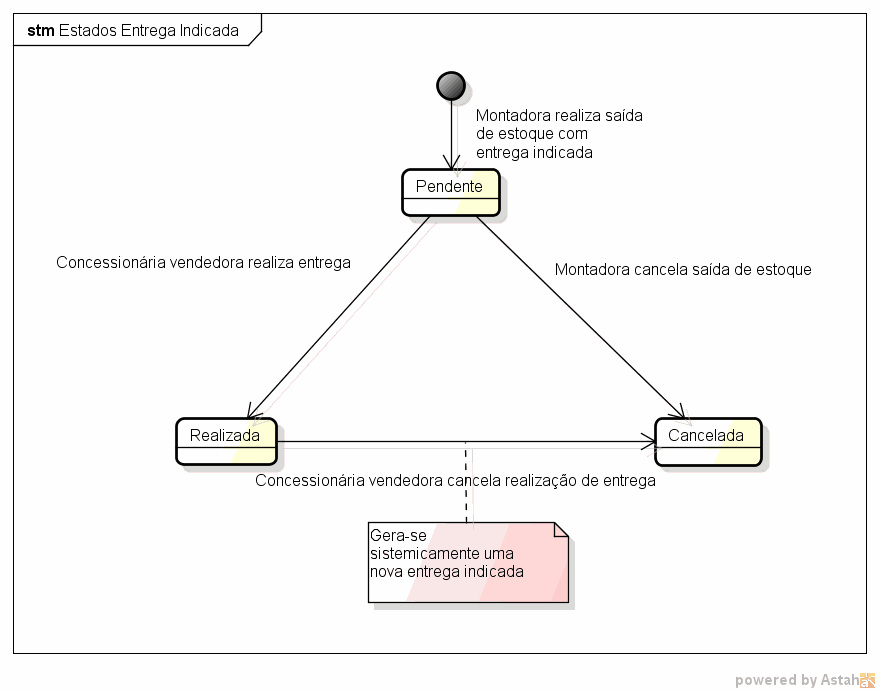

Estados de uma entrega indicada

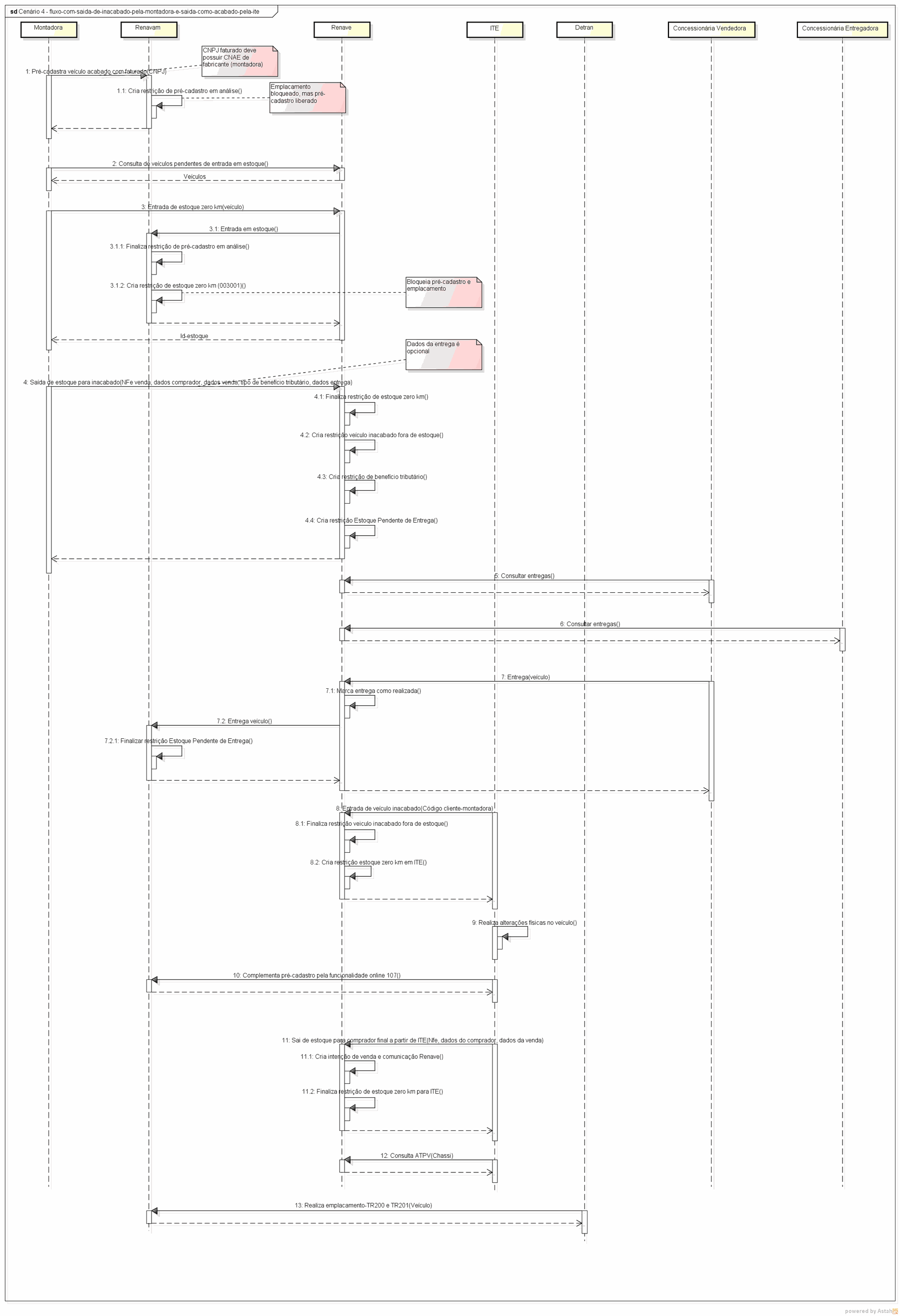

Fluxo de inacabado com saída de inacabado pela montadora e saída como acabado pela ITE

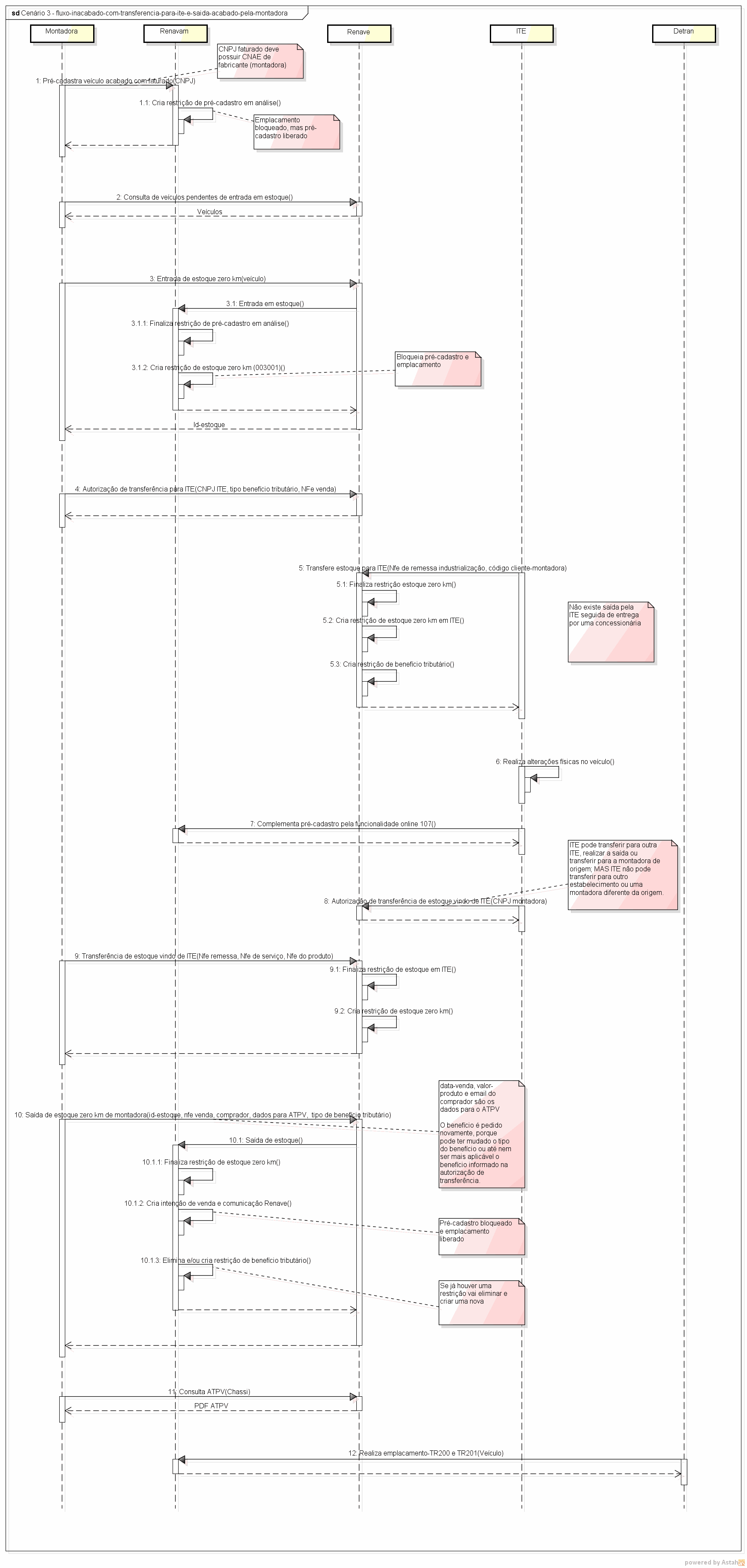

Fluxo de inacabado com transferência para ITE e saída como acabado pela montadora

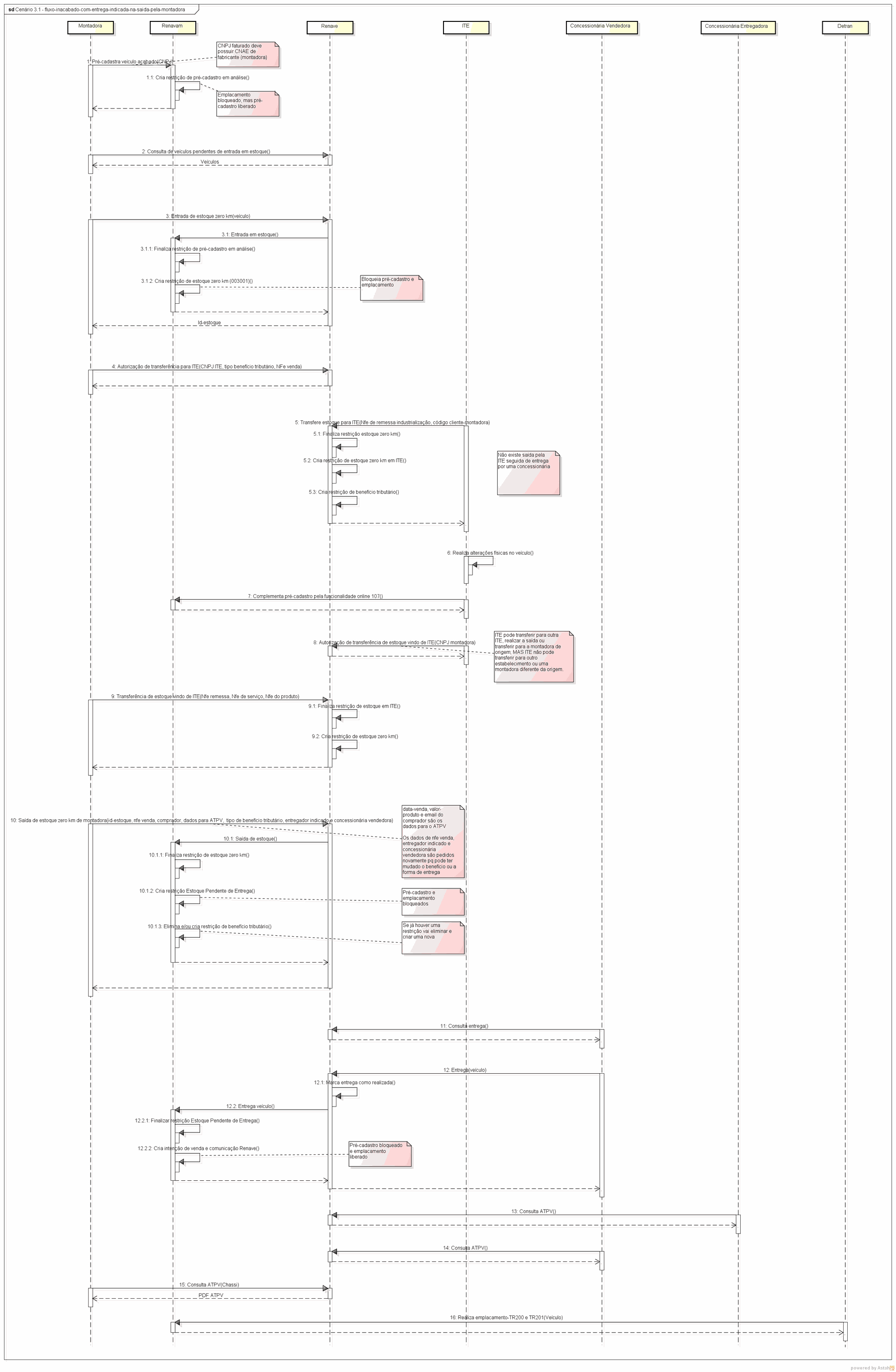

Fluxo de inacabado com entrega indicada na saída pela montadora

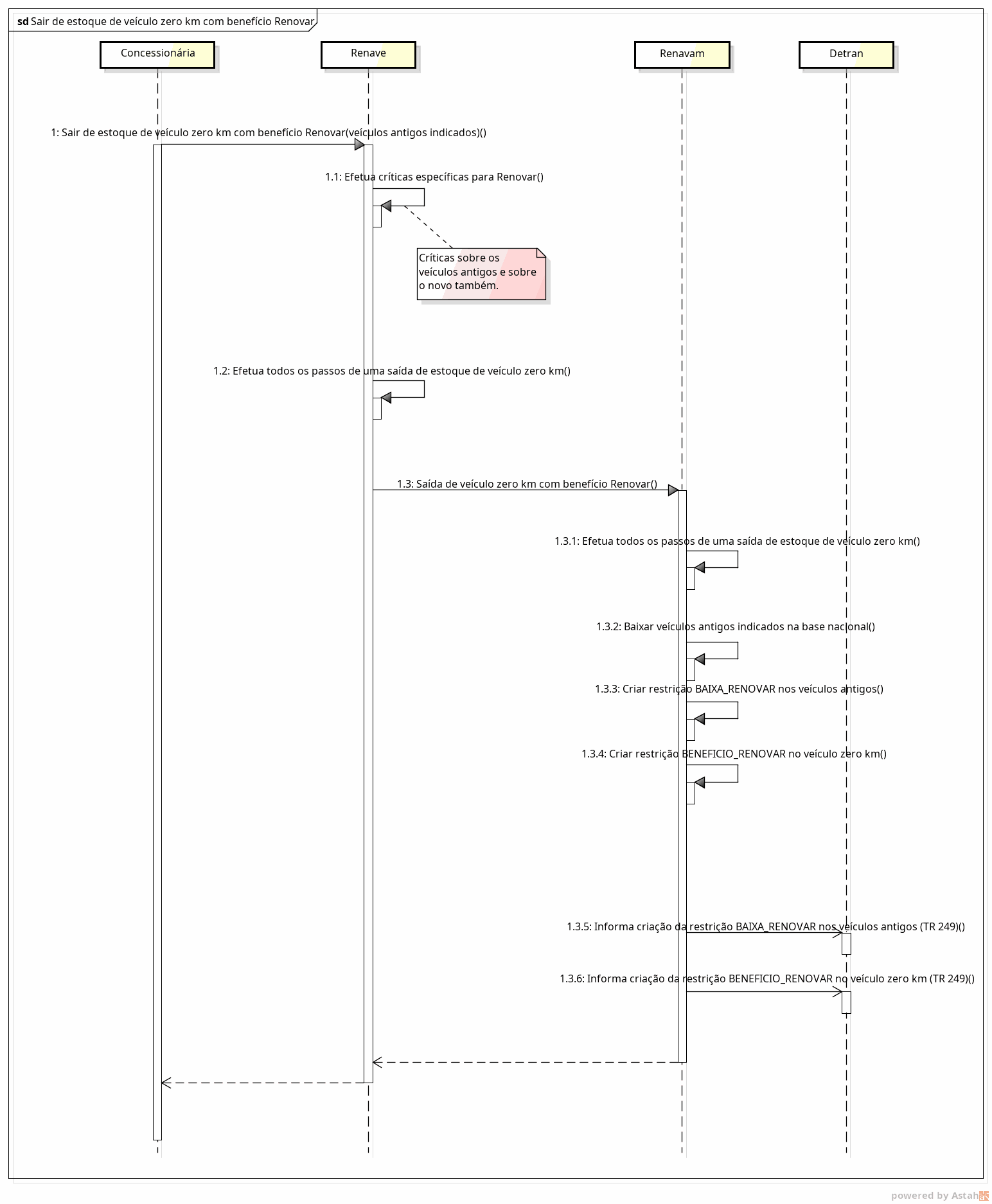

Fluxo de saída de estoque de veículo zero km com benefício Renovar

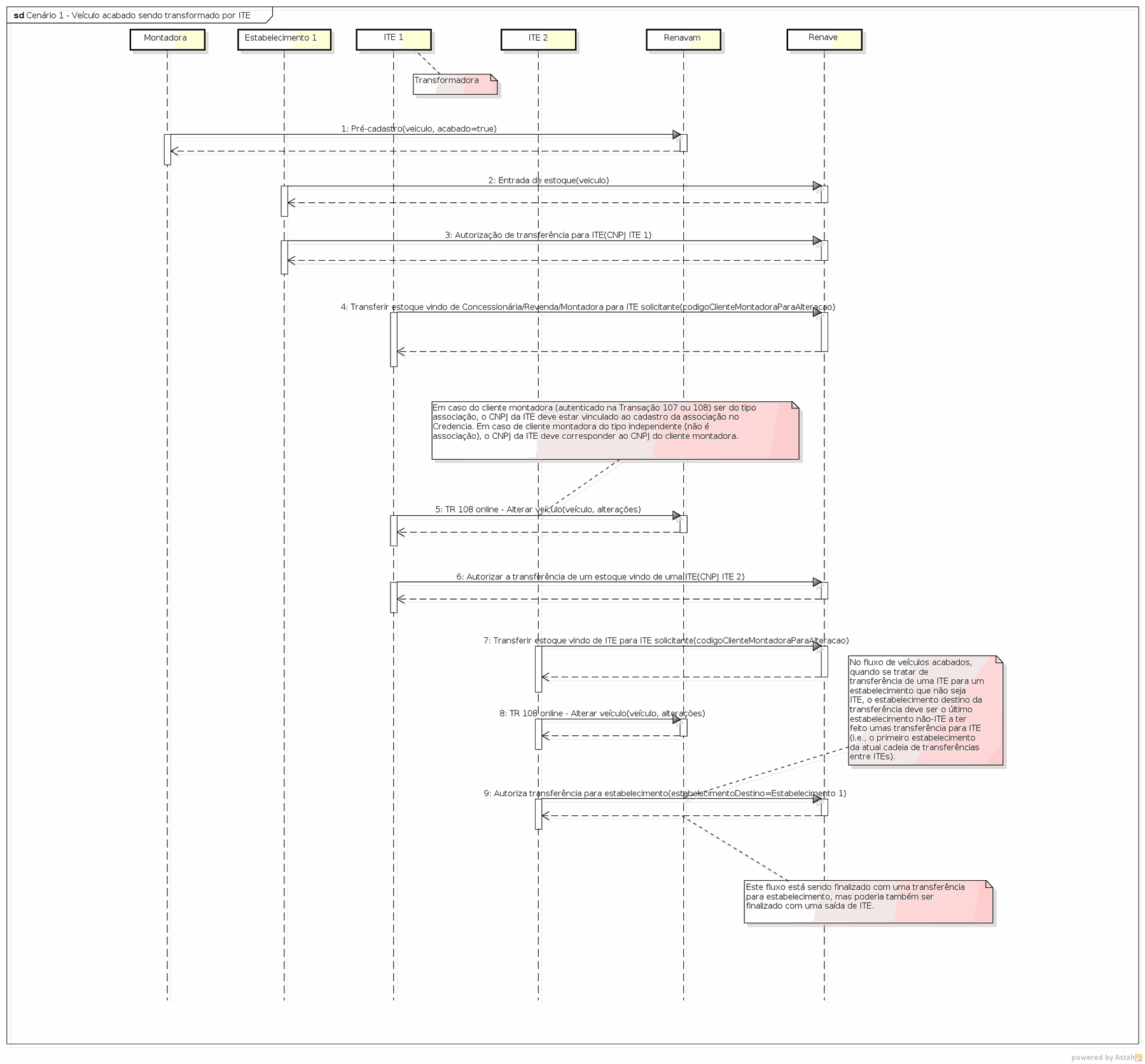

Fluxo de veículo acabado sendo transformado por ITE
